理化实验室设计

随着科学技术日新月异的发展，对作为生产力产生的实验室要求也越来越高。现代实验室规划设计主要依据GLP的要求来进行。力求满足现代企业进行ISO9000、ISO14000、JGJ91-93和GMP质量体系的认证要求。其规划理念表述为以下三点：
● 合理地利用实验室空间。
● 满足工作环境对人性化的要求。
● 满足工作环境对安全的要求。
具体体现为如下一些表现：

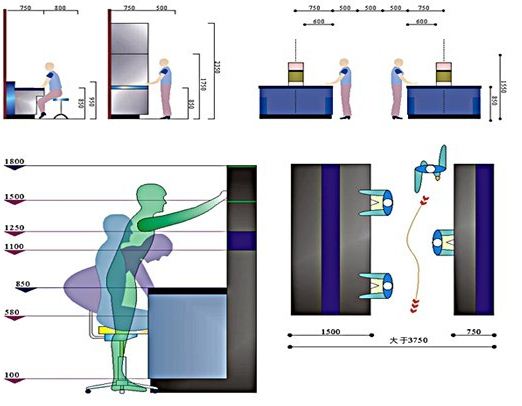

一、 实验室对平面布局的基本要求：
1、 单人单面的工作空间中：走道间距为4英尺，约1200mm； 置物高度为5英尺，约1500mm；操作间隙为2.5英尺，约750mm；
2、 双人双面的工作空间中：走道间距为5英尺，约1500mm；置物高度为5英尺，约1500mm；操作间隙为2.5英尺，约750mm；
3、 实验工作台与安全设备的走道间距为6英尺，约1800mm;
4、 安全设备间的走道间距为>6英尺；

二、 实验室对自身的基本要求：

1、 实验室的采光：一般来说，理化实验室应该朝向东南向，便于采光；一仪器应该朝向西北向，便于恒温恒湿控制；
2、 实验室的空气调节：合理的排风速率及补风量对实验室工作人员的健康和实验数据的准确性是很重要的；

实验室 化学 有机合成 有毒物 R1 生物 医药 物理
次 /小时 6-20 15-18 20-30 15-30 5-30 5-10 3-8

3、 实验室的水电：合理的实验室水电布局系统是实验室规划设计的重要依据；实验室的电、水、气等配管方式，在实验室设计时是非常重要的，必须根据实验室内容和建筑形式（高层或平房），以及将来扩充、安全、经费、功能等进行综合考虑。我们通过大量的实践，可以提供最佳配管系统的设计与施工

4、 实验室走廊及门窗的尺寸要求：走廊宽度应>5英尺，门框尺寸（宽*高）：3英尺*7英尺（国内900mm*2000mm）；

三、 化验室设计准则
1、 安全性：实验室设备应该考虑具备相应的安全设计，能有效预防责任事故的产生；如台面的使用、柜体的材质选用、五金配件的选用等等；
2、 人性化：合理的实验室设备配置和空间的优化组合是实现人性化的最基本因素；
3、 实用性：供应商提供的产品满足实验室实验需要是最现实的要素；
4、 预见性：现代实验室处于不断发展变化之中，想客户之未想，做客户之未尽事宜是专业实验室设备生产企业应有的素质之一。

依据上述实验室规划设计理念及本工程的实际情况，作以下设计说明：

实验室设计分类：
1、 实验桌采用标准组合式，在以后的实验室搬迁过程中，可以随意组合，充分利用。
2、 通风柜整体防腐，无级调速，噪声在55分贝以下，无需管路、避免开墙。
3、 上水管采用华亚PP-R，所有水龙头前端装有阀门，方便检修，下水管采用华亚化学管，耐酸碱、耐有机溶剂。
4、 预留一组纯水管路。
5、 水槽采用PP一体成形，并配有洗瓶器、滴水架。
6、 电源插座采用多功能插孔，220V全部到位，满足10A和16A两种功率的要求，110、380全部设有预留。
7、 网线、电话线均有预留。
8、 所有风管都设有消声器，使整个房间噪声控制在55分贝以下。
9、 配有紧急洗眼器，急救箱。

仪器室：
1、 采用国际通用的设计方案，所有气体管路、电线、网线、电话线均到位，并设有预留。
2、 钢瓶存放，我们建议使用钢瓶安全间，根据实际情况，只能使用钢瓶安全柜，带有气体泄露报警和强排风装置。
3、 电源插座采用多功能插孔，220V全部到位，满足10A和16A两种功率的要求，110、380全部设有预留。
4、 房间设有抽风系统，风速在0.5m/s以上，并有风阀可以调控，噪声在55分贝以下。

化学试剂储藏室：
1、 根据常规、易燃、剧毒三类药品的存放要求，安排特定的储存柜加以储藏。
2、 本房间装有换风系统，净化房间空气，防止人员伤害。
